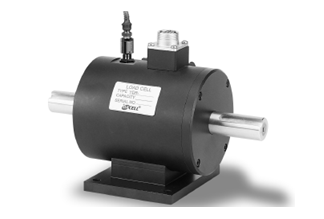

韓國Dacell TRB扭矩傳感器
產品品牌：韓國Dacell，韓國大拿
產品名稱: 扭矩傳感器
產品型號：TRB扭矩傳感器
產品特點：
l TRB 傳感器測量連續旋轉扭矩.
l 連接器鉑金涂層，保證長期信號穩定，精度高
l 量程范圍：9.807N-m~19.61kN-m
l 安全過載：120% R.C.
l 適用于大部分工業設備量，包括汽車零部件，如離合器、變速箱、電機和水泵測試
韓國Dacell TRB扭矩傳感器技術參數：
|
規格 |
參數值 |
|
額定量程(R.C.) |
1~2000㎏f-m (9.807N-m~19.61kN-m) |
|
額定輸出(R.O.) |
1.5mV/V±1%(1~5㎏f-m:1mV/V) |
|
非線性 |
0.3%R.O |
|
滯后 |
0.2%R.O |
|
重復性 |
0.3%R.O. |
|
可用電壓 |
10V |
|
阻抗 |
350 Ω ±5% |
|
絕緣阻抗 |
200 MΩ |
|
額定輸出溫度影響 |
0.3% R.O./10 C |
|
零點平衡溫度影響 |
0.2% Load/10 C |
|
安全過載 |
120% R.O |
|
導線長度 |
φ7.4 core cable 3m |

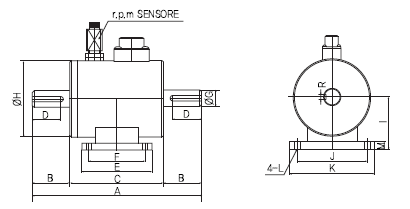

韓國Dacell TRB扭矩傳感器尺寸圖：
尺寸 單位:mm
|
型號 |
量程 |
A |
B |
C |
D |
E |
F |
φG |
φH |
I |
J |
K |
φL |
M |
R |
R.P.M |
重量 |
|
TRB-1K |
1kgf-m (9.807N-m) |
191 |
43 |
105 |
38 |
68 |
50 |
18 |
72 |
41 |
72 |
86 |
7 |
8.5 |
5x5 |
5000 |
3 |
|
TRB-2K |
2kgf-m (19.61N-m) |
191 |
43 |
105 |
38 |
68 |
50 |
18 |
72 |
41 |
72 |
86 |
7 |
8.5 |
5x5 |
5000 |
3 |
|
TRB-5K |
5kgf-m (49.03N-m) |
191 |
43 |
105 |
38 |
68 |
50 |
18 |
72 |
41 |
72 |
86 |
7 |
8.5 |
5x5 |
5000 |
3 |
|
TRB-10K |
10kgf-m (98.07N-m) |
260 |
55 |
150 |
40 |
100 |
84 |
32 |
100 |
63 |
98 |
115 |
7 |
12 |
10x8 |
5000 |
7 |
|
TRB-20K |
20kgf-m (196.1N-m) |
260 |
55 |
150 |
40 |
100 |
84 |
32 |
100 |
63 |
98 |
115 |
7 |
12 |
10x8 |
4000 |
7 |
|
TRB-50K |
50kgf-m (490.3N-m) |
310 |
80 |
150 |
70 |
120 |
98 |
47 |
118 |
75 |
124 |
148 |
9 |
15 |
12x8 |
4000 |
12 |
|
TRB-100K |
100kgf-m (980.7N-m) |
310 |
80 |
150 |
75 |
120 |
98 |
47 |
118 |
75 |
124 |
148 |
9 |
15 |
12x8 |
4000 |
12 |
|
TRB-200K |
200kgf-m (1.961KN-m) |
375 |
100 |
175 |
85 |
120 |
98 |
63 |
135 |
90 |
150 |
180 |
10.5 |
20 |
18x11 |
4000 |
25 |
|
TRB-300K |
300kgf-m (2.942KN-m) |
375 |
100 |
175 |
95 |
120 |
98 |
63 |
135 |
90 |
150 |
180 |
10.5 |
20 |
18x11 |
3000 |
25 |
|
TRB-500K |
500kgf-m (4.903kN-m) |
500 |
140 |
220 |
115 |
148 |
118 |
90 |
170 |
114 |
162 |
192 |
11 |
26 |
25X14 |
3000 |
55 |
|
TRB-1000k |
1000kgf-m(9.807kN-m) |
500 |
140 |
220 |
115 |
148 |
118 |
90 |
170 |
114 |
162 |
192 |
11 |
26 |
25X14 |
3000 |
55 |
|
TRB-2000k |
2000kgf-m(19.61kN-m) |
680 |
208 |
264 |
160 |
210 |
172 |
115 |
210 |
138 |
190 |
230 |
13 |
26 |
32X18 |
3000 |
110 |
